वर्चुअल कमीशनिंग

वर्चुअल कमीशनिंग

वर्चुअल कमीशनिंग तकनीक पोस्ट-प्रोजेक्ट कमीशनिंग समय को बहुत कम कर सकती है।प्री-डिजिटल तकनीक के माध्यम से, इसका उद्देश्य आभासी वातावरण में उपकरण क्रियाओं, कार्यक्रम आंदोलनों, समस्याओं और उत्पादन लाइन अड़चनों का निरीक्षण करना है, ताकि परियोजना के बाद के कार्यान्वयन और जोखिम नियंत्रण के लिए पर्याप्त गारंटी प्रदान की जा सके।ग्राहकों को अधिक पूर्ण समाधान प्रदान करने के लिए सीएई का उपयोग / सीएएम / डिजिटल फैक्ट्री / वीसी / ओएलपी तकनीक का किया जाता है।

उत्पादन लाइन की तैयारी के दौरान, बढ़ती इंजीनियरिंग लागतों के साथ-साथ ऑटोमोटिव उत्पादन प्रक्रिया और उत्पाद जटिलता धीरे-धीरे बढ़ रही है।उत्पादन लाइन की स्थापना और कमीशनिंग समय को कम करना और गुणवत्ता और मात्रा के साथ योग्य उत्पादों का उत्पादन ऑटोमोबाइल निर्माताओं के लिए पहला विचार बन रहा है।इस संदर्भ में, वर्चुअल डिबगिंग तकनीक अस्तित्व में आई।

1 वर्चुअल कमीशनिंग का परिचय

1.1 वर्चुअल कमीशनिंग की अवधारणा

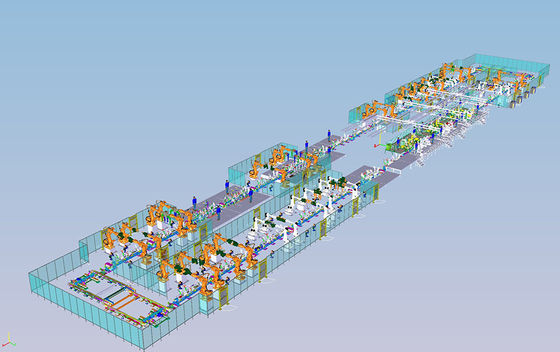

वर्चुअल डिबगिंग तकनीक ऑन-साइट हार्डवेयर जैसे रोबोट, फिक्स्चर, फ़्रीक्वेंसी कन्वर्टर्स, और वास्तविक फ़ैक्टरी डिबगिंग से पहले PS सॉफ़्टवेयर वातावरण में संदेश देने वाले उपकरण के प्रदर्शन का अनुकरण करने और PLC नियंत्रण तर्क और रोबोट ऑफ़लाइन कार्यक्रमों को सत्यापित करने के लिए है।उत्पादन चक्र को सत्यापित किया जा सकता है, ऑपरेटरों को आभासी वातावरण में प्रशिक्षित किया जा सकता है, और ऑन-साइट कमीशनिंग से पहले सुरक्षा कार्यक्रम परीक्षण किया जा सकता है।हस्तक्षेप क्षेत्र को आभासी वातावरण में सत्यापित किया जा सकता है, और आभासी दुनिया से वास्तविक दुनिया में संक्रमण को महसूस करते हुए, ऑन-साइट टक्कर दुर्घटनाओं की संभावना को कम किया जा सकता है।निर्बाध संक्रमण और कनेक्शन।

1.2 वर्चुअल कमीशनिंग कार्य सामग्री

वर्चुअल डिबगिंग तकनीक प्रोसेस सिमुलेट सिमुलेशन पर्यावरण और भौतिक पीएलसी, एचएमआई और अन्य स्वचालन उपकरण के संयोजन के माध्यम से पीएलसी प्रोग्राम और रोबोट प्रोग्राम के संयुक्त डिबगिंग को पूरा करना है।वर्चुअल कमीशनिंग की तकनीकी प्रक्रिया को मुख्य रूप से निम्नलिखित चरणों में विभाजित किया गया है:

डेटा ट्रांसफर → सीईई स्टेज → एक वर्चुअल डिबगिंग वातावरण का निर्माण → पॉइंट-टू-पॉइंट डिबगिंग → सिंगल इक्विपमेंट डिबगिंग → सिंगल-स्टेशन डिबगिंग → स्टेशनों का संयुक्त डिबगिंग

(1) डेटा ट्रांसफर।पहला सिमुलेशन डेटा की प्राप्ति और छँटाई को पूरा करना है, जिसमें प्रोजेक्ट सिमुलेशन डेटा आयात करना और डेटा की अखंडता की जाँच करना शामिल है;यह जाँचना कि क्या डेटा आवश्यकताओं को पूरा करता है, जैसे डेटा प्रारूप, संगठन की परिभाषा;एलबी मानक पुस्तकालय आयात करना और नियंत्रण संकेत जोड़ना;विद्युत डेटा प्राप्त करने और व्यवस्थित करने के बाद, यह जाँचने सहित कि विद्युत कार्यक्रम का संस्करण आवश्यकताओं को पूरा करता है या नहीं;विद्युत कार्यक्रम आयात करें, जांचें कि कार्यक्रम संरचना आवश्यकताओं को पूरा करती है या नहीं;सिग्नल टेबल को व्यवस्थित करें: सिग्नल टेबल में वर्चुअल कमीशनिंग के दौरान सत्यापित किए जाने वाले सिग्नल को व्यवस्थित करें, और सिग्नल को उपकरण प्रकार द्वारा वर्गीकृत करने की आवश्यकता है, और एक एक्सेल फाइल को आउटपुट करें।

(2) सीईई चरण।किए जाने वाले कार्य: 1) सेंसर का निर्माण, डिज़ाइन के अनुसार विभिन्न प्रकार के सेंसर का निर्माण, सेंसर के नामकरण को विनिर्देशों का पालन करने की आवश्यकता होती है, और सेंसर के प्रकार और स्थान को विद्युत आरेखण के अनुरूप होना चाहिए;2) उपकरण LB का निर्माण करें, उपकरण में लॉजिक ब्लॉक जोड़ें, और लॉजिक ब्लॉक के प्रत्येक इनपुट और आउटपुट को संबंधित सिग्नल के साथ संबद्ध करें;3) रोबोट एलबी स्थापित करें, और रोबोट पथ में हस्तक्षेप क्षेत्र और अन्य कमांड जोड़ें: प्रत्येक रोबोट के लिए लॉजिक ब्लॉक जोड़ें, रोबोट हस्तक्षेप क्षेत्र को विभाजित करें, और संबंधित कमांड जोड़ें;4) वर्चुअल कमीशनिंग की जरूरतों के मुताबिक सामग्री प्रवाह स्थापित करें;

(3) एक आभासी डिबगिंग वातावरण बनाएँ।वर्चुअल डिबगिंग वातावरण बनाएं ताकि पीएस पीएलसी सिग्नल के साथ संचार कर सके;इसे चार चरणों में बांटा गया है: एक PLCSIM लिंक बनाएं, कॉन्फ़िगरेशन डाउनलोड करें, PS में एक बाहरी कनेक्शन जोड़ें और अंत में सिग्नल का परीक्षण करें।

(4) पॉइंट-टू-पॉइंट डिबगिंग।IO सिग्नल टेबल के अनुसार, परीक्षण करें कि क्या प्रत्येक सिग्नल सही है, और इसे IO सिग्नल टेबल में रिकॉर्ड करें।

(5) एकल उपकरण डिबगिंग।निम्नलिखित कार्यों को पूरा करने की आवश्यकता है: 1) प्रत्येक सेंसर के सिग्नल बिंदुओं का परीक्षण करें, डिबगिंग प्रक्रिया को रिकॉर्ड करें और डिबगिंग रिपोर्ट को आउटपुट करें;2) टर्नटेबल, स्थिरता और अन्य उपकरणों के सिग्नल पॉइंट और लॉजिक ब्लॉक का परीक्षण करें, डिबगिंग प्रक्रिया रिकॉर्ड करें और डिबगिंग रिपोर्ट आउटपुट करें;3) पीएलसी रोबोट के साथ इंटरैक्ट करता है सिग्नल और रोबोट लॉजिक ब्लॉक के डिबगिंग को सख्ती से प्रबंधित करता है, डिबगिंग प्रक्रिया रिकॉर्ड करता है और डिबगिंग रिपोर्ट आउटपुट करता है;

(6) सिंगल-स्टेशन डिबगिंग।एकल स्टेशन के लिए प्रत्येक डिवाइस के लिए लिंकेज डिबगिंग करें, और "वर्चुअल डिबगिंग समस्याओं का सारांश" तालिका में डिबगिंग प्रक्रिया को रिकॉर्ड करें;

(7) स्टेशन संयुक्त डिबगिंग।कई स्टेशनों पर लिंकेज डिबगिंग करें, और परीक्षण करें कि क्या सामग्री प्रवाह सही है, और "वर्चुअल डिबगिंग समस्याओं का सारांश" तालिका में डिबगिंग प्रक्रिया को रिकॉर्ड करें।
