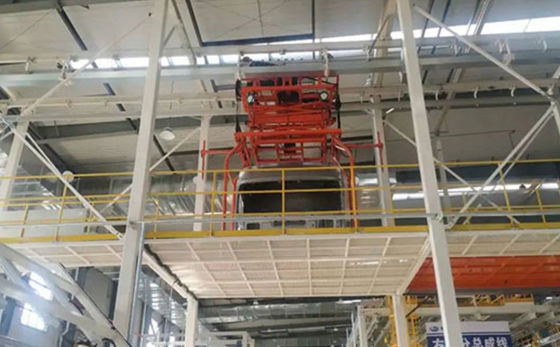

उठाओ लिफ्ट कन्वेयर सिस्टम

उठाओ लिफ्ट कन्वेयर सिस्टम

पिक अप का उपयोग वर्कपीस को संभालने के लिए किया जाता है, और आमतौर पर वर्कपीस के ब्लैंकिंग उत्पादन को महसूस करने के लिए हवा में जगह का लाभ उठाता है।यह आमतौर पर ईएमएस परियोजनाओं की कन्वेयर लाइन प्रणाली में उपयोग किया जाता है, और यह स्वयं एक स्वचालित कन्वेयर लाइन भी बना सकता है।

प्रणाली की सुविधाएँ:

कॉम्पैक्ट संरचना, सुरक्षित और विश्वसनीय

छोटे पदचिह्न, उच्च कार्य कुशलता

कम लागत और आसान रखरखाव

ऑटोमोबाइल उत्पादन में, ऐसी उत्पादन लाइनें होती हैं जिन्हें पूरे क्षेत्र में अपेक्षाकृत बड़ी सामग्री या वर्कपीस को स्थानांतरित करने की आवश्यकता होती है, और एक सामग्री को एक क्षेत्र से दूसरे क्षेत्र में ले जाने की आवश्यकता होती है।क्योंकि ऑटोमोबाइल उत्पादन लाइन में उच्च मानक, उच्च गति और उच्च दक्षता उत्पादन आवश्यकताएं हैं, पिकअप संदेश प्रणाली को उच्च परिशुद्धता और गति की आवश्यकता होती है, और आसान संचालन और रखरखाव की आवश्यकता होती है, ताकि सामान्य उत्पादन द्वारा रखरखाव के समय को कम किया जा सके।

यूटिलिटी मॉडल का उद्देश्य पूर्व कला में कम पिकिंग विश्वसनीयता की समस्या को दूर करना है, और उच्च पिकिंग विश्वसनीयता के साथ पिकअप संदेश प्रणाली प्रदान करना है।

उपरोक्त वस्तु को साकार करने के लिए, वर्तमान उपयोगिता मॉडल का तकनीकी समाधान है:

एक पिकअप संदेश प्रणाली, जिसमें एक स्लाइड रेल और एक ग्रिपर शामिल है, ग्रिपर के शीर्ष को स्लाइड रेल के साथ धीरे-धीरे मिलान किया जाता है;

ग्रिपर बूम के माध्यम से स्लाइड रेल से जुड़ा हुआ है, बूम के ऊपर एक मोटर के साथ प्रदान किया जाता है, और मोटर बूम के शीर्ष पर रोलर ट्रांसमिशन के साथ सहयोग करता है, और ग्रिपर पर ग्रिपर सेंसर की बहुलता की व्यवस्था की जाती है।

स्लाइड रेल के नीचे ग्रिपर के पास एक ऊपरी टुकड़ा तालिका की व्यवस्था की जाती है, और ऊपरी टुकड़ा तालिका सेंसर की बहुलता ऊपरी टुकड़ा तालिका पर व्यवस्थित होती है;ऊपरी हिस्से को निचले प्लेटफॉर्म सेंसर की बहुलता के साथ प्रदान किया गया है।

ग्रिपर सेंसर का सिग्नल आउटपुट समाप्त होता है, ऊपरी टुकड़ा टेबल सेंसर और निचला टुकड़ा टेबल सेंसर सभी नियंत्रक के सिग्नल इनपुट अंत से जुड़े होते हैं, और नियंत्रक के सिग्नल आउटपुट अंत क्रमशः ग्रिपर के नियंत्रण अंत से जुड़े होते हैं। और मोटर।

नियंत्रक को मैन-मशीन इंटरफ़ेस प्रदान किया जाता है।

नियंत्रक में एक एकीकृत प्रसंस्करण इकाई, एक ग्रिपर नियंत्रण इकाई और एक मोटर नियंत्रण इकाई शामिल है, ग्रिपर सेंसर के सिग्नल आउटपुट समाप्त होते हैं, ऊपरी टुकड़ा सेंसर और निचला टुकड़ा सेंसर सभी एकीकृत प्रसंस्करण इकाई के सेंसर सिग्नल इनपुट अंत से जुड़े होते हैं। , संयुक्त प्रसंस्करण इकाई का सिग्नल आउटपुट अंत क्रमशः ग्रिपर नियंत्रण इकाई और मोटर नियंत्रण इकाई के सिग्नल इनपुट अंत से जुड़ा हुआ है, ग्रिपर नियंत्रण इकाई का आउटपुट अंत ग्रिपर के नियंत्रण अंत और मोटर से जुड़ा हुआ है नियंत्रण इकाई आउटपुट अंत मोटर के नियंत्रण अंत से जुड़ा हुआ है।

नियंत्रक को सिग्नल स्टोरेज यूनिट भी प्रदान किया जाता है, और एकीकृत प्रोसेसिंग यूनिट का स्टोरेज पोर्ट सिग्नल स्टोरेज यूनिट के इनपुट अंत के साथ संचार करता है।
