रिवर्स संचय प्रकार निलंबन कन्वेयर

रिवर्स संचय प्रकार निलंबन कन्वेयर

डीएफजे प्रकार रिवर्स संचय कन्वेयर व्यापक रूप से रसद परिवहन, जैसे ऑटोमोबाइल, इंजन, घरेलू उपकरण और अन्य उद्योगों में उपयोग किया जाता है।इसमें परिपक्वता, विश्वसनीयता और कम विफलता दर के फायदे हैं।रिवर्स उत्पाद प्रकार कन्वेयर को मॉडल के अनुसार चार प्रकारों में विभाजित किया गया है: DFJ125, DFJ250, DFJ1000 और प्रकाश।

ग्राउंड रिवर्स उत्पाद कन्वेयर

उच्च औद्योगीकरण की जरूरतों को पूरा करने के लिए ग्राउंड रिवर्स संचयन कन्वेयर विकसित किया गया है।इसमें साधारण ग्राउंड कन्वेयर की तुलना में उच्च स्तर की बहुमुखी प्रतिभा और लचीलापन है।ग्राउंड रिवर्स संचयन कन्वेयर कई कन्वेयर से बना हो सकता है।एडजस्टेबल लो-स्पीड रनिंग स्पीड और हाई-स्पीड रनिंग स्पीड वाला एक कन्वेयर सिस्टम चरणों में सेट किया जा सकता है।यह तेजी से वितरण का एहसास भी कर सकता है, उत्पादों को एक परिपत्र तरीके से ले जाया जा सकता है, और स्वचालित लोडिंग और अनलोडिंग का एहसास कर सकता है, जिससे उच्च रसद परिवहन मात्रा प्रदान की जा सकती है और परिवहन लागत कम हो सकती है।यह बड़े पैमाने पर उत्पादन और कोटिंग लाइनों के लिए एक प्रभावी परिवहन उपकरण है।

ग्राउंड रिवर्स उत्पाद कन्वेयर के मुख्य घटक

ग्राउंड रिवर्स संचय कन्वेयर लोड ट्रॉली, ट्रैक, ड्राइविंग डिवाइस, टेंशनिंग डिवाइस, स्लीविंग डिवाइस, स्विच, कैरिज, स्टॉपर, सिग्नल जनरेटर और अन्य भागों से बना है।

①लोड ट्रॉली: ग्राउंड रिवर्स संचय प्रकार कन्वेयर का लोड ट्रॉली आम तौर पर एक मिश्रित ट्रॉली है।सबसे अधिक उपयोग किए जाने वाले दो-मॉडल और तीन-मॉडल लोड ट्रॉली समूह हैं।तीन-मॉडल लोड ट्रॉली समूह में फ्रंट ट्रॉली, रियर ट्रॉली और मध्य ट्रॉली शामिल हैं।एक छोटी कार रचना।अलग-अलग ट्रॉली समूह बराबर बीम या कनेक्टिंग रॉड से जुड़े होते हैं, और सिस्टम डिज़ाइन के दौरान विशिष्ट संयोजन निर्धारित किया जाता है।लोड ट्रॉली का शरीर एक अभिन्न स्टील कास्टिंग है, जिसमें सदमे अवशोषण प्रदर्शन होता है।ट्रॉली के पहिए बोल्ट से जुड़े होते हैं, जिन्हें बदलना आसान है।ट्रॉली के पहिए अभिन्न बियरिंग हैं।पंजे सटीक कास्ट स्टील के हिस्से हैं और गर्मी से इलाज किया गया है, इसलिए गुणवत्ता को नियंत्रित करना आसान है और सेवा जीवन लंबा है।

② ट्रैक: ग्राउंड रिवर्स उत्पाद और फ्री कन्वेयर का ट्रैक तीन प्रकारों में विभाजित किया जा सकता है: लोड ट्रैक, ट्रैक्शन ट्रैक और गैर-ट्रैक्शन लोड ट्रैक इसकी फिक्सिंग स्थिति के अनुसार।क्षैतिज लोड-असर ट्रैक का मूल खंड रूप, ऊपरी डबल-चैनल स्टील लोड ट्रैक है, निचला ट्रैक्शन ट्रैक भी डबल-चैनल स्टील है, और निश्चित अंतराल पर व्यवस्थित ब्रैकेट पूरे में जुड़े हुए हैं।उत्पाद-मुक्त निलंबन कन्वेयर की तरह, ग्राउंड-रिवर्स्ड उत्पाद-मुक्त कन्वेयर में भी चढ़ाई का प्रदर्शन होता है, जो उठाने वाले परिवर्तनों को महसूस कर सकता है, इसलिए इसमें एक ऊपरी मेहराब और एक निचला विक्षेपण भार रेल खंड और एक झुका हुआ भार रेल खंड भी होता है।

③रोलर ग्रुप स्लीविंग डिवाइस: रोलर ग्रुप स्लीविंग डिवाइस को दो प्रकारों में बांटा गया है: लोड रेल रोलर ग्रुप स्लीविंग डिवाइस और ट्रैक्शन रेल रोलर ग्रुप स्लीविंग डिवाइस।रोलर समूह के परिभ्रमण के त्रिज्या और कोण के आकार को लोड ट्रॉली समूह की संरचना और निष्क्रियता के अनुसार व्यवस्थित और चुना जा सकता है।

④ टर्नआउट: यदि कन्वेयर सिस्टम बनाने के लिए जमीन पर कई कन्वेयर हैं, तो कन्वेयर के बीच संक्रमण का एहसास करने के लिए टर्नआउट्स का उपयोग किया जाना चाहिए।टर्नआउट के कई रूप हैं, लेकिन उन्हें मूल रूप से दो श्रेणियों में विभाजित किया जा सकता है, एक है संगम टर्नआउट और दूसरा है डायवर्सन टर्नआउट।

⑤ संचित-मुक्त निलंबन कन्वेयर का ड्राइविंग डिवाइस कन्वेयर लाइन के खाली रिटर्न चेन सेक्शन में सेट किया गया है, जो पूरे कन्वेयर सिस्टम का शक्ति स्रोत है।ड्राइव मोड को दो प्रकारों में बांटा गया है: रैखिक ड्राइव और कोणीय ड्राइव।क्योंकि रैखिक ड्राइव में बेहतर तनाव की स्थिति होती है, अब इसे आम तौर पर संचय प्रकार निलंबन कन्वेयर श्रृंखला के लिए ड्राइव डिवाइस के रूप में उपयोग किया जाता है।

लीनियर ड्राइव डिवाइस में लचीले लेआउट और सुविधाजनक रखरखाव की विशेषताएं हैं।महत्वपूर्ण अवसरों पर, दो ड्राइव उपकरणों को श्रृंखला में जोड़ा जा सकता है।जब एक ड्राइव डिवाइस विफल हो जाता है और मरम्मत की आवश्यकता होती है, तो कन्वेयर सिस्टम को सुनिश्चित करने के लिए अन्य बैकअप ड्राइव डिवाइस को तुरंत शुरू किया जा सकता है।24 घंटे निरंतर संचालन।

⑥ टेंशनिंग डिवाइस: उत्पाद-मुक्त सस्पेंशन कन्वेयर के टेंशनिंग डिवाइस को कन्वेयर लाइन के रिटर्न खाली चेन सेक्शन के ड्राइविंग डिवाइस के वाइंडिंग-आउट सिरे पर व्यवस्थित किया जाता है।तनावपूर्ण उपकरणों के प्रकारों में वसंत प्रकार, भारी हथौड़ा प्रकार, वायवीय प्रकार और वायवीय हाइड्रोलिक प्रकार शामिल हैं।चार संरचनात्मक प्रकार।स्प्रिंग टेंशनिंग डिवाइस क्षैतिज रेखाओं के लिए उपयुक्त है;न्यूमेटिक टेंशनिंग डिवाइस स्पेस लाइनों के लिए उपयुक्त है, जिसमें लाइन की ऊंचाई में थोड़ा बदलाव होता है;वेट टेंशनिंग डिवाइस और वायवीय हाइड्रोलिक डिवाइस विभिन्न जटिल लाइनों और विभिन्न कामकाजी परिस्थितियों के लिए उपयुक्त हैं।

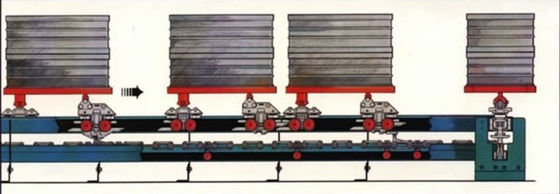

⑦ स्टॉपर: ग्राउंड रिवर्स संचय कन्वेयर का स्टॉपर एक सिलेंडर द्वारा संचालित होता है, और आंदोलन को सुचारू बनाने के लिए गेट को चार रोलर्स द्वारा समर्थित किया जाता है।जब गेट लोड ट्रैक के नीचे जाता है, तो यह रनिंग फ्रंट लोड ट्रॉली को ब्लॉक कर देता है, और ट्रैक्शन चेन पर पुश रॉड से अलग होने और रुकने के लिए फ्रंट लोड ट्रॉली के उठाने वाले पंजा को उठाता है।
