लचीला स्लाइड सिस्टम

लचीली स्लाइड प्रणाली

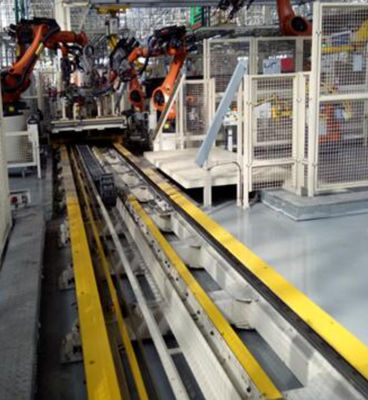

लचीली स्लाइडिंग टेबल का उपयोग कार बॉडी वर्कशॉप के उपखंड में किया जाता है, जो स्वचालित और लचीले उत्पादन का एहसास कर सकता है।लचीली स्लाइडिंग टेबल में मुख्य रूप से दो प्रकार होते हैं: वन-वे ट्रॉली स्लाइड और फ्री ट्रॉली स्लाइड।

सिस्टम विशेषताएं: उपकरण संचालित करने के लिए सरल और त्वरित है, और इसमें मजबूत व्यावहारिकता है;वर्कपीस संदेश में उच्च स्तर की स्वचालन और स्थिति सटीकता होती है;उपकरण में उच्च स्तर का मॉडर्नाइजेशन होता है और इसे बदलना और बनाए रखना आसान होता है।

वेल्डिंग लाइन में, यह अक्सर पाया जाता है कि एक रोबोट को कई मॉडलों को वेल्ड करने की आवश्यकता होती है।विभिन्न प्लेटफ़ॉर्म मॉडल के मामले में, जुड़नार साझा करना अब संभव नहीं है, और जुड़नार को स्विच करना आवश्यक है।सामान्य जुड़नार मैन्युअल रूप से स्विच किए जाते हैं, जिसमें लंबा समय लगता है और खराब स्थिति सटीकता होती है।कुंजी यह स्वचालित नहीं हो सकती है, स्विचिंग पूर्ण होने के बाद सिग्नल को मैन्युअल रूप से पुष्टि करने की आवश्यकता होती है, उपरोक्त एक क्रॉस स्लाइड टेबल है, जो स्विचिंग के लिए कई फिक्स्चर स्टोर कर सकता है, और उच्च परिशुद्धता है, स्विचिंग का समय मैन्युअल से कम है , और भंडारण जुड़नार की संख्या को नियोजित आकार के अनुसार बदला जा सकता है।

एक लचीली क्रॉस स्लाइड डिवाइस, जिसमें पहली मोटर और दूसरी मोटर शामिल है, पहली मोटर के पावर आउटपुट समाप्त होते हैं और दूसरी मोटर क्रमशः पहले सकारात्मक और नकारात्मक पेंच और दूसरे सकारात्मक और नकारात्मक पेंच से लैस होती है, पहला सकारात्मक और नकारात्मक रिवर्सिंग स्क्रू में पहला स्क्रू और दूसरा स्क्रू शामिल होता है, और दूसरा आगे और रिवर्स स्क्रू में तीसरा स्क्रू और चौथा स्क्रू शामिल होता है, और पहले स्क्रू और चौथे स्क्रू पर पहली मूविंग सीट लगाई जाती है, और दूसरा ए दूसरा मूविंग सीट स्क्रू रॉड और तीसरी स्क्रू रॉड पर लगाई गई है।जब पहली मोटर और दूसरी मोटर काम करती है, तो पहली चलती हुई सीट और दूसरी चलती हुई सीट एक दूसरे के करीब या दूर की तरफ चलती है।पहली मोटर और दूसरी गतिमान सीट एक दूसरे की ओर चलती हैं।पहला असर और दूसरा असर क्रमशः दूसरी मोटर पर स्थापित होता है, पहली स्क्रू रॉड और पहली मोटर के पावर आउटपुट अंत के बीच, दूसरी स्क्रू रॉड और दूसरी बियरिंग के बीच, तीसरी स्क्रू रॉड और पावर आउटपुट के बीच पहली मोटर का अंत, दूसरी मोटर के पावर आउटपुट सिरों के बीच, चौथे स्क्रू रॉड और पहले बियरिंग के बीच एक कनेक्शन डिवाइस लगाया जाता है, और पहली मूविंग सीट और दूसरी मूविंग सीट पर एक स्प्लिंट लगाया जाता है, जिसे हो सकता है अपेक्षाकृत तेजी से पहली चलती सीट और दूसरी चलती सीट को स्थापना और डिसएस्पेशन प्रक्रिया के लिए आवश्यक समय को कम करने के लिए अलग किया जाता है, और डबल पॉजिटिव और नेगेटिव स्क्रू का डिज़ाइन पहली चलती सीट और दूसरी चलती सीट को अधिक स्थिर बना सकता है जब वे एक दूसरे की ओर या दूर जाना, स्प्लिंट्स की एक जोड़ी की क्लैम्पिंग प्रक्रिया अधिक दृढ़ होती है।
