| एमओक्यू: | बातचीत योग्य |
| कीमत: | negotiable |
| मानक पैकेजिंग: | प्लास्टिक फिल्मों के साथ पैक किया गया और स्ट्रिप्स के साथ लपेटा गया |
| वितरण अवधि: | ग्राहक की आवश्यकता के अनुसार |
| भुगतान विधि: | बातचीत योग्य |
| आपूर्ति क्षमता: | मजबूत उत्पादन क्षमता |

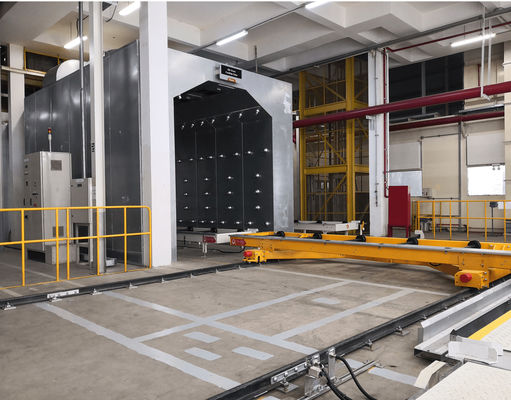

उत्पादन आवश्यकता के आधार पर सीलर ओवन, प्राइमर ओवन और टॉप कोट ओवन हैं।
1. डिजाइन विवरण
1-1।ओवन सुरंग
ओवन सुरंग एक स्वावलंबी निर्माण है और इसमें 150 मिमी मोटी इन्सुलेशन पैनल होते हैं।
इन्सुलेशन पैनल शीट धातु के रूप में निर्मित होते हैं।.
लीक द्वारा गर्मी के नुकसान को रोकने के लिए, पैनल फ्रेम में शीट मेटल प्लेट्स होते हैं, जो अपोजिशन में व्यवस्थित स्लॉट्स के साथ होते हैं।इन्सुलेशन के लिए उच्च घनत्व रॉक ऊन सामग्री का उपयोग किया जाता है।(80 किग्रा / मी3)
गैर-उत्पादन अवधि के दौरान आने वाली धूल से बचाने के लिए, सभी ओवन में शटर प्रदान किए जाएंगे।
1-2।आंतरिक वाहिनी
संवहन प्रकार: आपूर्ति नलिकाएं सुरंग के किनारों पर स्थित हैं।
हीट-अप और होल्डिंग जोन में एयर स्लॉट से लैस।
रिटर्न डक्ट: ओवन की छत के नीचे एक रिटर्न एयर डक्ट की व्यवस्था की जाती है।
एग्जॉस्ट डक्ट: एक एग्जॉस्ट डक्ट टनल के बीच में स्थित होता है।एग्जॉस्ट डक्ट एग्जॉस्ट फैन से जुड़ता है।
1-3।वायु इकाइयों की पुनर्गणना
हीट यूनिट्स बिल्ट-इन टाइप हैं और हॉट एयर रीसर्क्युलेशन फैन, एयर फिल्टर, एक्सेस डोर वगैरह के साथ पूरी होती हैं।
हीटर इकाइयों की आंतरिक खाल 1.6 मिमी मोटी जस्ती या 1.5 मिमी मोटी स्टेनलेस शीट होती है जिसमें नलिकाओं को जोड़ना और सील को पूरी तरह से हवा में बांधना शामिल है।रॉक ऊन का उपयोग करके थर्मल इन्सुलेशन 150 मिमी मोटा है और बाहरी आवरण 0.6 मिमी मोटी जस्ती शीट हैं।
प्रवेश द्वार गैल्वेनाइज्ड शीट से बने होते हैं जिनमें आवास के समान सामग्री का उपयोग करके 150 मिमी मोटी थर्मल इन्सुलेशन होती है, और टॉगल बोल्ट या आंख बोल्ट और गर्मी प्रतिरोधी गैस्केट का उपयोग करके वायुरोधी होती है।
संवहन क्षेत्रों के लिए परिसंचरण फिल्टर (स्टेनलेस स्टील वायर मेष से बने यूनिट फिल्टर) को छानने के लिए नियोजित किया जाता है।
हॉट एयर रीसर्क्युलेशन पंखे प्लग-इन प्रकार के पंखे हैं।विकिरण क्षेत्र के पुनरावर्तन प्रशंसकों में 350 ℃ का निर्माण होता है, और संवहन क्षेत्र के प्रशंसकों का 250 ℃ निर्माण होता है।
बर्नर के साथ गैस पाइपिंग यूनिट और सुरक्षा उपकरण सुसज्जित हैं।
1-4।शीतलक सुरंग
शीतलन सुरंगों को ओवन के बाद स्थापित किया जाता है, और शीतलन सुरंगों में सुरंगें, वायु आपूर्ति इकाइयाँ, वायु निकास, डक्टवर्क शामिल होते हैं।
सुरंगों को 1.2 मिमी मोटी गैल्वेनाइज्ड शीट से बनाया गया है और सभी पैनल सीमों को सीलबंद एयर टाइट किया गया है।
वायु आपूर्ति इकाइयों में आवास, फिल्टर, वायु आपूर्ति पंखे शामिल हैं।_
शीतलन सुरंग के वायु निकास में बहु-ब्लेड प्रकार के निकास पंखे होते हैं
वायु सेवन हुड सहित डक्टवर्क गैल्वेनाइज्ड शीट से बना है जिसमें उचित मजबूती और इमारत के बाहर नलिका का काम है और हवा का सेवन हुड पानी तंग है
ताजी हवा छत के ऊपर से एक पंखे द्वारा खींची जाती है" और नोजल के माध्यम से शरीर के खोल पर उड़ा दी जाती है। आंतरिक दीवार के दोनों किनारों पर नोजल लगाए जाएंगे।
फ्रेश एयर फैन, फ्रेश एयर फिल्टर, एग्जॉस्ट एयर फैन को एक कॉमन यूनिट में समायोजित किया जाएगा
एक एग्जॉस्ट फैन हवा निकालेगा और उसे वातावरण में डिस्चार्ज करेगा।
3. लाभ
|
|
