इलेक्ट्रिक कंट्रोल/ऑटोमोटिव पेंट शॉप

मुख्य विद्युत उपकरण का नियंत्रण

1.1।pretreatment

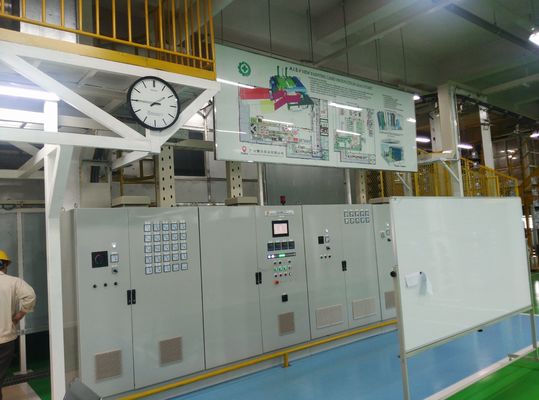

जब प्रीट्रीटमेंट के लिए इलेक्ट्रिक सिस्टम "लोकल ऑटोमेशन" की नियंत्रण स्थिति में होता है, तो दृश्य पर एक ऑपरेटर सभी प्रक्रिया इकाइयों के संचालन को स्वचालित रूप से शुरू करने के लिए इलेक्ट्रिक कैबिनेट पैनल पर "ऑटोमैटिक स्टार्ट" का बटन दबाने में सक्षम होगा और व्यवस्थित तरीके से।

जब प्रीट्रीटमेंट के लिए इलेक्ट्रिक सिस्टम "स्थानीय मैनुअल" की नियंत्रण स्थिति में है, तो दृश्य पर एक ऑपरेटर स्वतंत्र रूप से शुरू करने और प्रत्येक के संचालन को रोकने के लिए इलेक्ट्रिक कैबिनेट पैनल पर संबंधित उपकरण के लिए स्टार्ट या स्टॉप बटन दबाने में सक्षम होगा। प्रक्रिया इकाई।

तापमान नियंत्रण: प्रीट्रीटमेंट सिस्टम की पूर्व-घटती, घटती और फॉस्फेटिंग प्रक्रियाओं को पूरा करने के लिए तापमान नियंत्रण उपकरणों का उपयोग करके तापमान नियंत्रण की आवश्यकता होती है।

1.2।कैथोडिक वैद्युतकणसंचलन प्रणाली

जब कैथोडिक वैद्युतकणसंचलन के लिए विद्युत प्रणाली "स्थानीय स्वचालन" की नियंत्रण स्थिति में होती है, तो दृश्य पर एक ऑपरेटर सभी प्रक्रिया इकाइयों के संचालन को स्वचालित रूप से शुरू करने के लिए विद्युत कैबिनेट पैनल पर "स्वचालित प्रारंभ" बटन दबाने में सक्षम होगा और व्यवस्थित तरीके से।

जब कैथोडिक वैद्युतकणसंचलन के लिए विद्युत प्रणाली "स्थानीय मैनुअल" की नियंत्रण स्थिति में होती है, तो दृश्य पर एक ऑपरेटर प्रत्येक के संचालन को शुरू या बंद करने के लिए विद्युत कैबिनेट पैनल पर संबंधित उपकरण के लिए स्टार्ट या स्टॉप बटन दबाने में सक्षम होगा। प्रक्रिया इकाई स्वतंत्र रूप से।

तापमान नियंत्रण: तापमान नियंत्रण उपकरणों का उपयोग करके कैथोडिक वैद्युतकणसंचलन स्नान की प्रक्रिया तापमान को नियंत्रित करने की आवश्यकता होती है।

इंटरलॉकिंग कंट्रोल: सभी पानी पंप तरल स्तरों के साथ इंटरलॉक करते हैं।कम तरल स्तर पर, पानी के पंप काम करना बंद कर देते हैं और तरल स्तर का संकेत पीएलसी को भेजा जाता है, और पीएलसी के संचार मॉड्यूल के माध्यम से केंद्रीय नियंत्रण कक्ष में अपलोड किया जाता है।प्रत्येक प्रक्रिया गर्त की स्प्रिंकलर पाइपलाइन एक सोलनॉइड वाल्व या मोटर वाल्व से सुसज्जित होती है, जो पीएलसी के माध्यम से सभी छिड़काव के स्वत: नियंत्रण का एहसास करती है।वैद्युतकणसंचलन परिसंचरण पंप शाफ्ट-सील पंप के साथ इंटरलॉक करेगा।केवल जब शाफ्ट-सील पंप इंटरलॉकिंग खोला जाता है तो आप वैद्युतकणसंचलन परिसंचरण पंप शुरू कर सकते हैं।

1.3।सुखाने कक्ष प्रणाली

जब सुखाने कक्ष की विद्युत प्रणाली "स्थानीय स्वचालन" के नियंत्रण की स्थिति में होती है, तो दृश्य पर एक ऑपरेटर इलेक्ट्रिक कैबिनेट पैनल पर "स्वचालित प्रारंभ" बटन दबाकर सभी प्रक्रिया इकाइयों के संचालन को स्वचालित रूप से और में शुरू करने में सक्षम होगा एक व्यवस्थित ढंग।

जब सुखाने कक्ष की विद्युत प्रणाली "स्थानीय मैनुअल" की नियंत्रण स्थिति में होती है, तो दृश्य पर एक ऑपरेटर प्रत्येक प्रक्रिया के संचालन को शुरू या बंद करने के लिए विद्युत कैबिनेट पैनल पर संबंधित उपकरण के लिए स्टार्ट या स्टॉप बटन दबाने में सक्षम होगा। अकेले इकाई।

तापमान नियंत्रण: सुखाने कक्ष एलएनजी गैस के साथ हीटिंग के लिए बर्नर का उपयोग करता है, तापमान नियंत्रण उपकरणों द्वारा तापमान को नियंत्रित किया जाता है।

1.4 पेंट स्प्रे चैंबर सिस्टम

जब पेंट स्प्रे कक्ष की विद्युत प्रणाली "स्थानीय स्वचालित" की नियंत्रण स्थिति में होती है, तो दृश्य पर एक ऑपरेटर सभी प्रक्रिया इकाइयों के संचालन को स्वचालित रूप से शुरू करने के लिए विद्युत कैबिनेट पैनल पर "स्वचालित प्रारंभ बटन" दबाने में सक्षम होगा और व्यवस्थित तरीके से।

जब पेंट स्प्रे चैंबर का इलेक्ट्रिक सिस्टम "स्थानीय मैनुअल" के नियंत्रण की स्थिति में होता है, तो दृश्य पर एक ऑपरेटर प्रत्येक के संचालन को शुरू या बंद करने के लिए इलेक्ट्रिक कैबिनेट पैनल पर संबंधित उपकरण के लिए स्टार्ट या स्टॉप बटन दबाने में सक्षम होगा। अकेले प्रक्रिया इकाई।

1.5 ईएमएस

जब सेल्फ-मूविंग कार्ट कन्वेइंग सिस्टम "स्थानीय स्वचालन" के नियंत्रण की स्थिति में होता है, तो दृश्य पर एक ऑपरेटर सभी प्रक्रिया इकाइयों के संचालन को स्वचालित रूप से शुरू करने के लिए इलेक्ट्रिक कैबिनेट पैनल पर "स्वचालित स्टार्ट बटन" दबाने में सक्षम होगा। और व्यवस्थित तरीके से।

जब सेल्फ-मूविंग कार्ट कन्वेइंग सिस्टम "स्थानीय मैनुअल" के नियंत्रण की स्थिति में होता है, तो दृश्य पर एक ऑपरेटर ऑपरेशन शुरू करने या बंद करने के लिए इलेक्ट्रिक कैबिनेट पैनल पर संबंधित कार्ट उपकरण के लिए स्टार्ट या स्टॉप बटन दबाने में सक्षम होगा। अकेले प्रत्येक गाड़ी का।

1.6 फ्लोर कन्वेइंग सिस्टम (जमीन पर)

स्किड कन्वेइंग सिस्टम पूरे कोटिंग वर्कशॉप के स्किड मूवमेंट को नियंत्रित करने के लिए एक लॉजिस्टिक्स कन्वेइंग सिस्टम है क्योंकि यह कार बॉडी को विभिन्न संबंधित प्रक्रियाओं से गुजरने के लिए ले जाता है और प्रक्रिया की आवश्यकताओं के अनुसार जमीन पर ऑटोमोबाइल बॉडी कोटिंग प्रक्रिया के परिवहन कार्य को अंजाम देता है।इस प्रणाली के नियंत्रित सबसिस्टम में रोलर कन्वेइंग सिस्टम, रोटेटिंग रोलर सिस्टम, विभिन्न लिफ्ट सिस्टम, मूविंग मशीन सिस्टम, चेन कन्वेइंग सिस्टम आदि शामिल हैं।


जब स्किड संदेश प्रणाली "स्थानीय स्वचालन" के नियंत्रण की स्थिति में होती है, तो दृश्य पर एक ऑपरेटर सभी प्रक्रिया इकाइयों के संचालन को स्वचालित रूप से और एक में शुरू करने के लिए इलेक्ट्रिक कैबिनेट पैनल पर "स्वचालित प्रारंभ" बटन दबाने में सक्षम होगा। व्यवस्थित तरीके।
