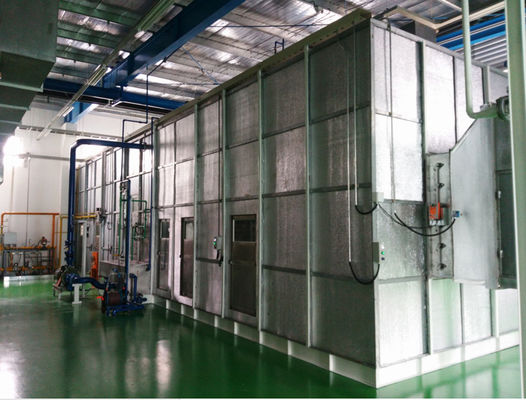

एयर हैंडलिंग यूनिट/ऑटोमोटिव पेंट शॉप

1. डिजाइन विवरण

1-1।वायु आपूर्ति इकाइयाँ

वायु आपूर्ति इकाई में एक जस्ती स्टील शीट हाउसिंग होती है, जिसमें 2 परत फिल्टर, एयर वॉशर, कंडेनसर, हीट एक्सचेंजर और आपूर्ति पंखे होते हैं।

ताजा हवा लूवर के माध्यम से खींची जाती है, रोल या बैग फिल्टर के माध्यम से फ़िल्टर की जाती है, वॉशर सेक्शन में बौछार की जाती है, हीट एक्सचेंजर द्वारा गरम किया जाता है, और फिर निर्दिष्ट क्षेत्र में वितरित किया जाता है।

1-2।वेंटिलेशन प्रणाली

कार्य क्षेत्र और बूथों को अलग वायु आपूर्ति इकाइयों के माध्यम से हवादार किया जाता है।

1-3।फ़िल्टर

प्लेट या बैग फिल्टर (2 स्तर) स्टील फ्रेम के साथ लागू किया जाएगा।

1-4।एयर वॉशर

एयर वॉशर में लगभग 85% या उससे अधिक की संतृप्त क्षमता होती है और इसका निर्माण इस तरह से किया जाता है कि छिड़काव किए गए पानी को आगे नहीं बढ़ाया जा सके।

एयर वॉशर में शामिल हैं:

टैंक, 6 बेंड एलिमिनेटर, स्प्रे हेडर, नोजल के साथ स्टैंड पाइप, मोटर के साथ पंप, और इन्वर्टर, वाटर रीसर्क्युलेटिंग लाइन, मेक अप वॉटर फीड लाइन, फ्लोट वाल्व, मैनुअल वाल्व, मेंटेनेंस वॉकवे (ऊपरी और निचला), आदि।

टैंक स्टेनलेस स्टील 304L 3.0t से बना है, सभी वेल्डेड वॉटरटाइट हैं और स्टेनलेस स्टील वायर मेश स्ट्रेनर, पाइपिंग कनेक्शन, टैंक ढक्कन आदि के लिए आवश्यक टैपिंग से सुसज्जित हैं।

वाटर एलिमिनेटर पीवीसी से बने होते हैं, और मेंटेनेंस वॉकवे स्टेनलेस स्टील 304 से बने होते हैं।

वाटर री-सर्कुलेटिंग लाइन, मेक-अप वॉटर फीड लाइन, ड्रेनेज लाइन और ओवरफ्लो लाइन के साथ-साथ मैनुअल वाल्व, स्ट्रेनर, फ्लोट वाल्व, वॉटर सोलनॉइड वाल्व, प्रेशर गेज आदि लगाए गए हैं।

बाहरी पाइपिंग के लिए सामान्य सामग्री (स्टेनलेस स्टील नहीं) के साथ जस्ती पाइप और वाल्व सुसज्जित हैं।

वॉशर पाइप और स्टैंड पाइप स्टेनलेस स्टील से बने होते हैं।

स्प्रे नोजल पॉली कार्बोनेट राल से बने होते हैं।

वॉशर पंपों के इन्वर्टर नियंत्रण द्वारा आपूर्ति हवा की सापेक्ष आर्द्रता को सीधे नियंत्रित किया जाता है।

1-6।वायु आपूर्ति प्रशंसक

वायु आपूर्ति पंखे केन्द्रापसारक प्रकार के होते हैं जिनमें एयरफ़ॉइल ब्लेड होते हैं, जो औद्योगिक सेवा के निर्माण के लिए उपयुक्त होते हैं।

शॉट ब्लास्ट के बाद पंखे की अंदर और बाहर की सतह को एपॉक्सी पेंट से कोट किया जाता है

प्रदर्शन वक्र और अपेक्षित शोर स्तर dB(A) सभी पंखे चीनी मानक के अनुसार प्रस्तुत किए गए हैं

1-7।उपयोगिता और जल निकासी लाइनें

उपयोगिता लाइनें, औद्योगिक जल आपूर्ति लाइनें और संपीड़ित वायु आपूर्ति लाइनें गैल्वेनाइज्ड स्टील पाइप का उपयोग करती हैं।

इन लाइनों के साथ मैनुअल वॉल्व, प्रेशर रेगुलेटर, स्ट्रेनर, फिल्टर, प्रेशर गेज आदि लगे होंगे और साधारण सामग्री (स्टेनलेस स्टील नहीं) का इस्तेमाल किया जाएगा।

प्रत्येक वायु आपूर्ति इकाई से जल निकासी लाइनें स्थापित की जाती हैं और पास की खाइयों में डाली जाती हैं।

ड्रेनेज लाइनें हल्के स्टील पाइपों से बनी होती हैं, जिसमें मुड़ा हुआ कनेक्शन होता है।
