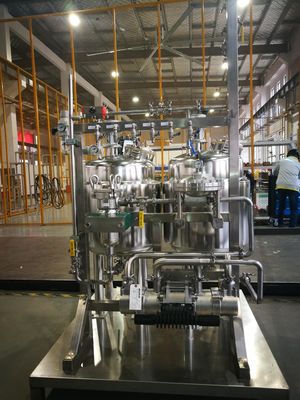

पेंट सर्कुलेशन सिस्टम/ऑटोमोटिव पेंट शॉप

केंद्रीकृत पेंट आपूर्ति प्रणाली का विन्यास

एस.एन.

नाम

प्रजातीकरण

मात्रा

मूल

टिप्पणी

I. पेंट आपूर्ति प्रणाली

प्राइमर के लिए 3 सेट, टॉपकोट के लिए 12 सेट, क्लियर कोट के लिए 1 सेट।कुल 16 सेट में।नीचे एक सेट के लिए विन्यास है।(रंग के लिए ग्राहक की आवश्यकता के अधीन)

हाई-फ्लो3:1 पिस्टन पंप

तय करना

53L/min/32cpm (पारस्परिक) की प्रवाह दर और अधिकतम आउटपुट दबाव 300 psi के साथ पेंट को स्प्रे बूथ तक ले जाएं, जो उपयोग की आवश्यकताओं को पूरी तरह से पूरा कर सकता है।

पिस्टन पंप समर्थन रैक

पंप को सहारा देने और ठीक करने के लिए

पिस्टन पंप के लिए इनलेट नली

पीसी

3/4", फीडिंग मॉड्यूल के एयर इनलेट को कंप्रेस्ड एयर स्टील पाइप से कनेक्ट करें।

एयर बॉल वाल्व139

इ

3:1 पिस्टन पंप के लिए इनलेट।हवा चालू और बंद।

एयर ट्रिपल घटक

3:1 पिस्टन पंप के लिए प्रयुक्त।वायु स्रोत उपचार।

नो-लोडिंग सुरक्षा उपकरण

3:1 पिस्टन पंप के लिए प्रयुक्त।जब कोई सामग्री नहीं होती है, तो यह पिस्टन पंप की रक्षा करेगा।

वायु कनेक्शन घटक

एयर पाइपलाइन कनेक्शन के लिए।

वायु नली

पीसी

पेंट सप्लाई पंप इनलेट को एयर पाइप से कनेक्ट करें।

पिस्टन पंप पेंट इनलेट नली

पीसी

1" पंप के पेंट इनलेट को स्टील मेश द्वारा समर्थित पेंट सप्लाई टैंक से जोड़ता है।

SUS स्थिर टॉवर

पेंट स्पंदन को कम करने और दबाव को स्थिर करने के लिए उपयोग किया जाता है

बैग फिल्टर

3: 1 पंप पेंट आउटलेट, 60-150 मेष फिल्टर, बड़े प्रवाह के लिए उपयोग किया जाता है।फ्रंट और रियर प्रेशर डिस्प्ले गेज (फिल्टर के दोनों किनारों पर बॉल वाल्व, रखरखाव और प्रतिस्थापन आदि के लिए बंद किया जा सकता है) से लैस है, और यह तय किया जा सकता है कि दबाव अंतर के अनुसार सफाई की आवश्यकता है या नहीं।मैटेलिक पेंट के लिए 120-150 मेश फिल्टर स्क्रीन, प्राइमर कोट के लिए 50-75 मेश फिल्टर स्क्रीन;300psi दबाव प्रतिरोध

पेंट रिलीज वाल्व

उपयोग किया जाता है जब फ़िल्टर को रखरखाव, मरम्मत, दो-टुकड़ा प्रकार, दबाव प्रतिरोध 300psi की आवश्यकता होती है

पेंट दबाव मीटर

फिल्टर के साथ सहयोग करें

पूरी तरह से कवर एसयूएस बॉल वाल्व

फिल्टर और दबाव नापने का यंत्र के साथ संयोजन के रूप में उपयोग किया जाता है, दो-टुकड़ा प्रकार, दबाव 300 पीएसआई का सामना करता है

पिस्टन पंप आउटलेट नली

पीसी

3:1 पंप के लिए, दबाव 500Psi का सामना करें, पंप के पेंट आउटलेट को पेंट सर्कुलेशन पाइपलाइन से कनेक्ट करें

बैक प्रेशर वाल्व

दबाव 300 Psi, 1", और अधिकतम प्रवाह दर 18L / मिनट का सामना करें।बैक प्रेशर रेंज 15-200 साई (0.3-14 बार) पेंट मेन पाइप के सर्कुलेशन रिटर्न पाइपलाइन के अंत में संचलन पाइपलाइन में पेंट के दबाव को सुनिश्चित करने के लिए स्थापित किया गया है।

पिस्टन पंप वापसी नली

पीसी

3/8", दबाव 300Psi का सामना करें, पेंट सर्कुलेशन रिटर्न लाइन को पेंट बकेट से कनेक्ट करें।

पूरी तरह से कवर एसयूएस बॉल वाल्व

3: 1 पंप, 1 "दबाव प्रतिरोध 500Psi के लिए उपयोग किया जाता है। इसका उपयोग पेंट परिसंचरण पाइपलाइन के अंत को काटने और दबाव रिजर्व वाल्व को बनाए रखने के दौरान किया जाता है।

अन्य सामान

तय करना

पेंट पाइपलाइनों से कनेक्ट करना, एसयूएस
