WBS स्टोरेज कन्वेयर लाइन / BIW इंजीनियरिंग

WBS स्टोरेज कन्वेयर लाइन

WBS संदेश प्रणाली 3D अंतरिक्ष में काम के टुकड़े को सही-कोण संदेश दे सकती है और सभी प्रकारों में मूल इकाई विभिन्न कार्यों के साथ संदेश देने वाली प्रणाली से बनी होती है, ये मोटे निर्वहन, जुर्माना निर्वहन, उल्टे भंडारगृह और अन्य कार्यों को पूरा करने का एहसास कर सकती हैं। काम के टुकड़े की बफरिंग और त्वरित संदेश।पीएलसी द्वारा नियंत्रित, संदेश देने का पूर्ण स्वचालन प्राप्त किया जा सकता है।मुख्य संवैधानिक इकाइयों में पावर-बेल्ट रोलर बेड, घर्षण रोलर बेड, रोटेटिंग रोलर बेंड, शटल, स्टैक क्रेन, स्किड और अन्य उपकरण शामिल हैं।

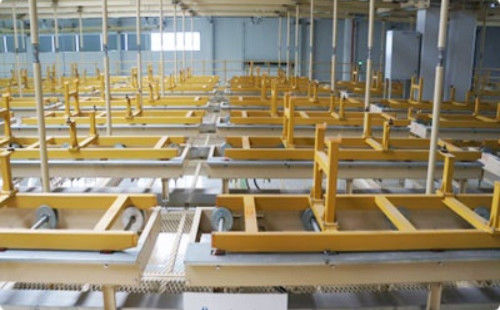

तस्वीर 1-2

1 भंडारण लाइन की अवधारणा

आमतौर पर, ऑटोमोबाइल उत्पादन प्रक्रिया में, वेल्डिंग वर्कशॉप, पेंटिंग वर्कशॉप और फाइनल असेंबली वर्कशॉप की तीन कार्यशालाओं के बीच, दो आसन्न कार्यशालाओं के बीच बॉडी-इन-व्हाइट और पेंटेड बॉडी के लिए एक बफर क्षेत्र स्थापित किया जाता है।

बॉडी वेल्डिंग पूरा होने के बाद, बॉडी-इन-व्हाइट को वेल्डिंग के दौरान फोर्क-टाइप ट्रांसफर मशीन और साइड जैकिंग मशीन के माध्यम से वेल्डिंग सेल्फ-सर्कुलेटिंग रोलर बेड लाइन से स्टोरेज लाइन स्किड में स्थानांतरित किया जाता है, और WBS गोदाम क्षेत्र में पहुँचाया जाता है। भंडारण लाइन की।बॉडी-इन-व्हाइट के संदेश, भंडारण, भंडारण, भंडारण और उलटने के कार्यों को महसूस करें, और फिर इसे वेल्डिंग और पेंटिंग कॉरिडोर के माध्यम से पेंटिंग कार्यशाला में ले जाएं।पेंट किए गए शरीर के छिड़काव के बाद, स्किड वाहन को पेंट और पेंट किए गए शरीर के हस्तांतरण बिंदु पर उठाता है, और इसे सामान्य पेंटिंग कॉरिडोर के माध्यम से पीबीएस गोदाम क्षेत्र में पहुंचाता है, और संदेश देने, भंडारण, भंडारण, आउटबाउंड के कार्यों का एहसास करता है। और पीबीएस में पेंट किए गए शरीर को उलट देना, और फिर अंतिम असेंबली लाइन हैंडओवर बिंदु पर ले जाया गया।भंडारण क्षेत्र घर्षण रोलिंग बेड संदेश विधि को अपनाता है, जिसका उपयोग शरीर को सफेद और चित्रित शरीर में संप्रेषित करने, छांटने और भंडारण के लिए किया जाता है।

भंडारण लाइनों के 2 प्रकार

एक ऑटोमोबाइल फैक्ट्री की स्टोरेज लाइन में आम तौर पर दो स्टोरेज एरिया, WBS और PBS शामिल होते हैं, जिनका उपयोग विभिन्न मॉडलों के बॉडी-इन-व्हाइट और पेंटेड बॉडी के स्टोरेज, सॉर्टिंग और ट्रांसपोर्टेशन के लिए किया जाता है, ताकि उत्पादन असंतुलन के समायोजन को सुविधाजनक बनाया जा सके। वेल्डिंग, पेंटिंग और असेंबली वर्कशॉप।

WBS (वेल्डिंग बॉडी स्टोर्ज) वेल्डिंग वर्कशॉप और ऑटोमोबाइल फैक्ट्री में पेंटिंग वर्कशॉप के बीच बफर और स्टोरेज एरिया को संदर्भित करता है;

पीबीएस (पेंटेड बॉडी स्टोरेज) ऑटोमोबाइल फैक्ट्री में पेंटिंग वर्कशॉप और असेंबली वर्कशॉप के बीच बफर और स्टोरेज एरिया को संदर्भित करता है।

3 मिश्रित स्मृति डिजाइन

यह घरेलू ऑटोमोबाइल उत्पादन संयंत्रों में भंडारण लाइनों को मिलाने का एक नया प्रयास है।एक घरेलू नई ऊर्जा यात्री वाहन भंडारण लाइन को दो भंडारण क्षेत्रों, डब्ल्यूबीएस और पीबीएस (जैसा चित्र 1 में दिखाया गया है) में विभाजित किया गया है, और विधानसभा कार्यशाला के दूसरे तल के मंच पर बनाया गया है।यह विभिन्न मॉडलों की परिवहन और भंडारण आवश्यकताओं को पूरा कर सकता है।

स्टोरेज लाइन शेड्यूलिंग सिस्टम के हार्डवेयर में मुख्य रूप से सर्वर, पीसी और RFID रीडिंग टर्मिनल शामिल हैं (जैसा कि चित्र 2 में दिखाया गया है)।उनमें से, सर्वर असेंबली वर्कशॉप के रिंग नेटवर्क और एमईएस सिस्टम, पीएलसी और क्लाइंट सूचना डेटा के साथ बातचीत की सुविधा के लिए उद्यम के इंट्रानेट से जुड़ा है।पीसी कंप्यूटर का उपयोग बॉडी-इन-व्हाइट और पेंटेड बॉडी पार्ट्स के साथ-साथ डब्ल्यूबीएस, पीबीएस स्टोरेज एरिया डिस्पैचिंग और मॉनिटरिंग उपकरण की सूचना इनपुट के लिए किया जाता है।RFRD स्किड कोड चिप में स्किड नंबर और VIN कोड की पहचान करने के लिए टर्मिनल को पढ़ता है, जिसका उपयोग वाहन की बॉडी की जानकारी को पढ़ने और बाँधने के लिए किया जाता है।

PBS में कुल 90 स्टोरेज स्लॉट के साथ 5 लेन हैं, WBS में कुल 64 स्टोरेज स्लॉट के साथ 4 लेन हैं, जिनमें फाइन डिस्चार्ज लेन, रफ डिस्चार्ज लेन और इनवर्टेड स्टोरेज लेन शामिल हैं, जिन्हें लचीले ढंग से वेल्डेड किया जा सकता है और WBS और PBS में पेंट किया जा सकता है। अस्थायी भंडारण के लिए भंडारण क्षेत्र और लचीले ढंग से उत्पादन योजना और रसद वितरण की जरूरतों को पूरा करने के लिए रिवर्स वेयरहाउस के माध्यम से ठीक व्यवस्था क्षेत्र में प्रवेश करें।
