लचीला बॉडीसाइड वेल्डिंग सिस्टम

1. प्रक्रिया परिचय:

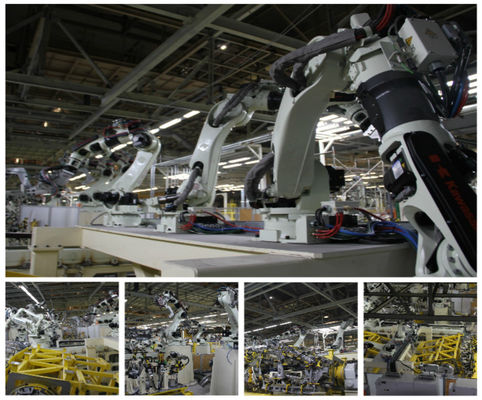

साइड वॉल वेल्डिंग लाइन की लचीली प्रणाली मुख्य रूप से साइड वॉल इनर पैनल और बाहरी पैनल असेंबली के असेंबली और वेल्डिंग कार्य को पूरा करती है।यह 4 प्रकार के वाहन प्रकारों के लचीले स्विचिंग का एहसास कर सकता है।टर्नटेबल और हब, क्रॉस स्लाइड, और स्प्लिट स्विचिंग सिस्टम जैसी मुख्य तकनीकों का उपयोग करके, यह विभिन्न बॉडी-इन-व्हाइट के बाएं/दाएं पक्षों के कोलीनियर वेल्डिंग का एहसास कर सकता है, और 60JPH और स्वचालन के उत्पादन चक्र को प्राप्त कर सकता है।दर 90% से अधिक जितनी अधिक है।

Pic1

तस्वीर 2

2. प्रोजेक्ट केस:

Pic3

जहां तक ​​प्रत्येक वेल्डिंग लाइन का संबंध है, यह वेल्डिंग प्रक्रिया, ट्रांसमिशन डिवाइस, वेल्डिंग उपकरण (वेल्डिंग मशाल, वेल्डिंग रोबोट) से बना है;जहां तक ​​संपूर्ण ऑटोमोबाइल बॉडी वेल्डिंग लाइन का संबंध है, इसमें आम तौर पर बॉडी साइड वॉल असेंबली लाइन, बॉडी डोर कवर असेंबली लाइन, फ्लोर असेंबली लाइन, बॉडी वेल्डिंग मेन लाइन आदि शामिल हैं। (अभी तक कोई पूर्ण सारांश नहीं है)।प्रत्येक भाग में संबंधित मुख्य रेखाएँ, उप-रेखाएँ, बाएँ और दाएँ सममित रेखाएँ और स्वतंत्र द्वीप हैं।विभिन्न उत्पादन गति, स्वचालन की डिग्री और उत्पादन विधियों के अनुसार, प्रत्येक लाइन को कई स्टेशनों में विभाजित किया गया है: प्रत्येक स्टेशन एक ट्रांसमिशन डिवाइस के माध्यम से पूरी तरह से जुड़ा हुआ है, और प्रत्येक स्टेशन काम का एक हिस्सा पूरा करने के लिए जिम्मेदार है।

ऑटोमोबाइल विकास के प्रारंभिक चरण में, सीधे-थ्रू उत्पादन लाइनें (सरलीकृत थ्रू-टाइप उत्पादन लाइनें) मुख्य रूप से उपयोग की जाती थीं।1 9 60 और 1 9 70 के दशक में, स्थिरता उत्पादन लाइनों के साथ अधिक बार उपयोग किया जाता था, लेकिन बड़े आकार, जटिल संरचना और साथ-साथ फिक्स्चर की बड़ी गति जड़ता के कारण, बहु-विविध उत्पादन की कमियों और सहायक उपयोग की कमियों को महसूस करना मुश्किल है रोबोट।इसलिए, 1970 के दशक के मध्य और उत्तरार्ध में, प्रमुख ऑटोमोबाइल निर्माताओं ने थ्रू-टाइप उत्पादन लाइनों में सुधार किया।थ्रू-टाइप प्रोडक्शन लाइन का मतलब है कि वर्कपीस की पोजिशनिंग और क्लैम्पिंग डिवाइस (स्थिरता) को स्टेशनों के बीच ट्रांसमिशन डिवाइस से अलग किया जाता है।लिफ्टिंग सपोर्ट रॉड रेसिप्रोकेटिंग वेल्डिंग लाइन आमतौर पर इस्तेमाल की जाने वाली थ्रू-टाइप प्रोडक्शन लाइन है।इस उत्पादन लाइन में मुख्य रूप से निम्नलिखित भाग शामिल हैं: वर्कपीस क्लैम्पिंग और पोजिशनिंग सिस्टम, स्टेशनों के बीच ट्रांसमिशन डिवाइस और रॉड लिफ्टिंग सिस्टम को संदेश देना।
