फ्लेक्सिबल फ्लोर वेल्डिंग सिस्टम/BIW इंजीनियरिंग

लचीला तल वेल्डिंग प्रणाली

1. प्रक्रिया परिचय:

फ्लोर वेल्डिंग लाइन फ्लेक्सिबल सिस्टम मुख्य रूप से फ्रंट, मिडिल और रियर फ्लोर और इंजन कम्पार्टमेंट की असेंबली और वेल्डिंग का काम पूरा करता है।फ्लोर लाइन दो प्रकार के मॉडल के लचीले स्विचिंग का एहसास कर सकती है।लचीली स्लाइडिंग टेबल और स्प्लिट स्विचिंग सिस्टम की कोर तकनीक का उपयोग करके, मध्य तल क्षेत्र और पीछे के तल क्षेत्र को एक पंक्ति में एक साथ वेल्ड किया जा सकता है।उत्पादन चक्र 60 जेपीएच हो सकता है, और स्वचालन दर 90% से अधिक तक पहुंच सकती है।

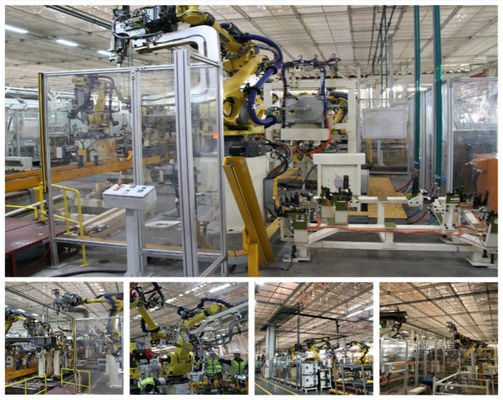

Pic1

तस्वीर 2

2. प्रोजेक्ट केस:

Pic1-3

1. उत्पादन लाइन के माध्यम से ट्रॉली के साथ

इस उत्पादन लाइन का विशिष्ट रूप चित्र 4 में दिखाया गया है। यह आम तौर पर एक ही ट्रॉली-प्रकार के जुड़नार को अलग-अलग मात्रा में अपनाता है, और एक श्रृंखला द्वारा पूर्व निर्धारित स्टेशन तक संचालित होता है।मैनुअल फीडिंग और मैनुअल वेल्डिंग के बाद, प्रत्येक कार बॉडी को एक ही फिक्सचर और अलग-अलग वर्किंग स्टेशनों पर रखा जाता है।असेंबली को पूरा करें।उत्पादन लाइन के इस रूप में कम उत्पादन क्षमता, उच्च श्रम तीव्रता, एकल-प्रजाति विशेष-लाइन उत्पादन है, और उत्पादों की सटीकता और गुणवत्ता की गारंटी देना आसान नहीं है।यह शुरुआती दिनों में आमतौर पर इस्तेमाल किया जाने वाला उत्पादन रूप है और आमतौर पर छोटे बैच के उत्पादन के लिए उपयुक्त होता है।

2. एकल वाहन के लिए स्वचालित उत्पादन लाइन

उत्पादन लाइन का विशिष्ट रूप चित्र 5 में दिखाया गया है। यह आम तौर पर निश्चित विशेष फिक्स्चर का उपयोग करता है और स्वचालित वेल्डिंग और असेंबली के लिए मैनिपुलेटर्स के साथ सहयोग करता है।सामग्री को स्वचालित रूप से क्रेन द्वारा ले जाया और डाला जाता है, और प्रत्येक स्टेशन के बीच उत्पाद परिवहन के लिए पारस्परिक शटल मशीनों का उपयोग अक्सर किया जाता है।यह उच्च उत्पादन दक्षता, स्वचालन की उच्च डिग्री और स्थिर गुणवत्ता की विशेषता है, लेकिन यह अभी भी एकल-प्रजाति की उत्पादन लाइन है।

3. बहु-मॉडल स्वचालित मिश्रित उत्पादन लाइन

इस उत्पादन लाइन का रूप मूल रूप से एकल-मॉडल स्वचालित उत्पादन लाइन के समान है।मुख्य अंतर यह है कि मुख्य वेल्डिंग उत्पादन लाइन बहु-मॉडल मिश्रित लाइन उत्पादन को अपनाती है, आमतौर पर 1 से 3 मॉडल।असेंबली स्थिरता प्रत्येक मॉडल के लिए विशेष श्रृंखला कनेक्शन विधि को अपनाती है।इस उपकरण की निवेश लागत अपेक्षाकृत अधिक है, और प्रत्येक मॉडल के स्वतंत्र विधानसभा जुड़नार और आसपास के परिवहन संबंधों को पूरी लाइन की उत्पादन क्षमता की आवश्यकताओं को पूरा करने की आवश्यकता है, और उपकरण का लचीलापन खराब है, और स्वचालन उपकरण की निवेश दक्षता नीचे है।

दूसरा तरीका चार-तरफा रोटरी स्थिरता का उपयोग करना है, जो स्वचालित रूप से विभिन्न मॉडलों के अनुसार संबंधित उत्पादन को स्विच करता है, और मैनिपुलेटर स्वचालित असेंबली करता है।इसका मुख्य रूप चित्र 7 में दिखाया गया है। फर्श उप-विधानसभा स्थिरता के लिए, यह आमतौर पर लाइन को स्वतंत्र रूप से स्थापित करने के लिए मुख्य वेल्डिंग लाइन के बाहर ले जाया जाता है।मुख्य वेल्डिंग लाइन आमतौर पर असेंबली स्थिरता को छोड़कर एक मरम्मत वेल्डिंग स्थिरता है, जो कई मॉडलों के साथ साझा करना आसान है।
