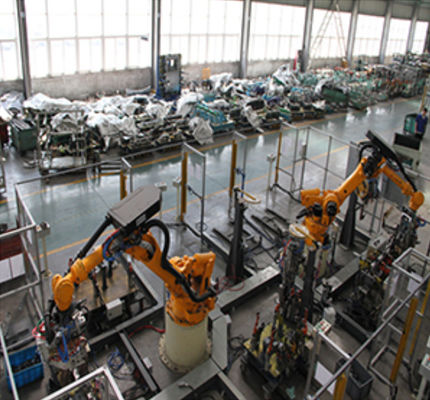

M4 ऑटोमोटिव अंडरबॉडी सब-असेंबली वेल्डिंग वर्क आइलैंड
केस हाइलाइट्स: 1. कम लागत और कम चक्र के साथ मौजूदा फिक्स्चर का नवीनीकरण;2. जुड़नार के कई प्रकार के लचीले स्विचिंग, विभिन्न वेल्डिंग चिमटे के स्वचालित स्विचिंग, 4 रोबोट और एक मास्टर कंट्रोल स्टेशन, जुड़नार के 27 सेट और 16 स्टेशन हैं।
ऑटोमोबाइल वेल्डिंग उत्पादन लाइन के संचरण उपकरण की संरचना और कार्य सिद्धांत पर विश्लेषण
ऑटोमोबाइल साइड पैनल असेंबली के ट्रांसमिशन डिवाइस को एक उदाहरण के रूप में लेते हुए, इसकी संरचना और कार्य सिद्धांत का नीचे विस्तार से विश्लेषण किया जाएगा।
एक निश्चित वाहन प्रकार के साइड पैनल असेंबली लाइन का ट्रांसमिशन डिवाइस एक चार-स्टेशन घूमकर रॉड डिवाइस को गोद लेता है, जो क्षैतिज और ऊर्ध्वाधर गति का एहसास कर सकता है।प्रत्येक उप-विधानसभा की संरचना और कार्य विश्लेषण इस प्रकार है:
क्षैतिज चलती डिवाइस
इस भाग के कार्य सिद्धांत का उल्लेख ऊपर किया गया है, सीधे शब्दों में कहें तो ड्राइव यूनिट में रैक और पिनियन डिवाइस वर्कपीस को क्षैतिज रूप से स्थानांतरित करने के लिए चलती स्लाइड को ड्राइव करता है।यह उल्लेखनीय है कि मोबाइल स्केटबोर्ड पर स्थापित पोजिशनिंग ब्लॉक मुख्य रूप से वर्कपीस को पोजिशन करने की भूमिका निभाता है, और विभिन्न मॉडलों की साइड वॉल के लिए पोजिशनिंग ब्लॉक का रूप भी अलग होता है।यदि आप अन्य मॉडलों की साइड वॉल को वेल्ड करना चाहते हैं, तो आपको केवल पोजिशनिंग ब्लॉक को बदलने की जरूरत है।अन्य भागों को बहुत अधिक संशोधित करने की आवश्यकता नहीं है।पारंपरिक ट्रांसमिशन डिवाइस की तुलना में, लचीलेपन की दिशा में इस पद्धति को और विकसित किया गया है।
प्रत्येक स्टेशन का आधार बोर्ड संरचना
संपूर्ण ऑटोमोबाइल वेल्डिंग लाइन के सहायक उपकरण बनाने के लिए प्रत्येक स्टेशन की बेस प्लेट कनेक्टिंग प्लेट्स के माध्यम से एक साथ जुड़ी हुई हैं, जो पूरे ट्रांसमिशन डिवाइस और वेल्डिंग स्थिरता दोनों का समर्थन करती हैं।इसके अलावा, यह सुनिश्चित करने के लिए कि स्थिरता और शरीर के अंगों का डेटा सुसंगत है, डिजाइन डेटम के अनुसार बेस बोर्ड पर डेटम स्केल लाइन खींचें।आकृति में लेवलिंग डिवाइस मुख्य रूप से संपूर्ण ट्रांसमिशन डिवाइस को समतल करने में भूमिका निभाता है।
ऊपर जो पेश किया गया है वह ट्रांसमिशन डिवाइस की मुख्य संरचना है, और इसके अलावा कुछ सहायक डिवाइस भी हैं।
|
|
