ZB21008-चांगकिंग चांगकिंग T11 स्वचालन आयात परियोजना

ZB21008-चांगकिंग चांगकिंग T11 स्वचालन आयात परियोजना

1. प्रोजेक्ट संख्या: ZB21008

2. परियोजना का नाम: चांगकिंग चांगकिंग टी11 स्वचालन आयात परियोजना

3. परियोजना स्थान: हेफ़ेई चांगकिंग मशीनरी कं, लिमिटेड - टोंग्ज़ियांग बेस

4. प्रोजेक्ट परिचय: ईपी12 फ्रंट फ्लोर और साइड वॉल सबअसेंबली ऑटोमेशन एरिया (5 रोबोट), ईपी12 साइड वॉल ऑटोमेशन एरिया (2 रोबोट), ईपी12 रोबोट वर्कस्टेशन ऑटोमेशन एरिया (6 रोबोट)

यह परियोजना मुख्य रूप से हेफ़ेई चांगकिंग मशीनरी चेरी T19C और T18 दो मॉडल द्वारा विकसित एक सामान्य प्लेटफ़ॉर्म प्रोडक्शन लाइन मॉडल है।लाइन बॉडी मुख्य रूप से रोबोट और पीएलसी ऑटोमेशन कंट्रोल द्वारा निर्मित होती है।

5. परियोजना की वर्तमान स्थिति: बड़े पैमाने पर उत्पादन

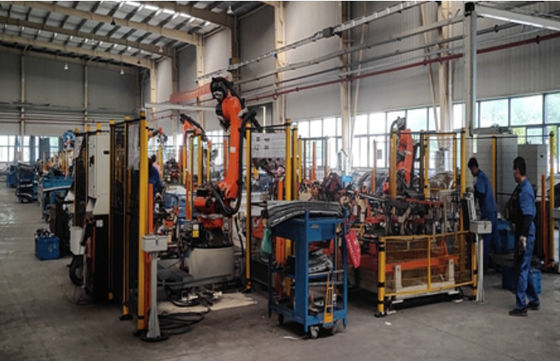

Pic1

तस्वीर 2

ऑटोमोबाइल वेल्डिंग उत्पादन लाइन के संचरण उपकरण की संरचना और कार्य सिद्धांत पर विश्लेषण

ऑटोमोबाइल साइड पैनल असेंबली के ट्रांसमिशन डिवाइस को एक उदाहरण के रूप में लेते हुए, इसकी संरचना और कार्य सिद्धांत का नीचे विस्तार से विश्लेषण किया जाएगा।

एक निश्चित वाहन प्रकार के साइड पैनल असेंबली लाइन का ट्रांसमिशन डिवाइस एक चार-स्टेशन घूमकर रॉड डिवाइस को गोद लेता है, जो क्षैतिज और ऊर्ध्वाधर गति का एहसास कर सकता है।प्रत्येक उप-विधानसभा की संरचना और कार्य विश्लेषण इस प्रकार है:

जैकिंग फ्रेम

यह संरचना "जैकिंग फ्रेम" है जो सीधे जैकिंग डिवाइस से जुड़ी होती है, जो पूरे ट्रांसमिशन डिवाइस के महत्वपूर्ण घटकों में से एक है, और इसे जैकिंग डिवाइस के साथ स्वतंत्र रूप से उठाया और उतारा जा सकता है।

सपोर्टिंग प्लेटफॉर्म (1)(2)(3) कनेक्टिंग प्लेट से जुड़ा हुआ है ताकि कई स्वतंत्र फ्रेम एक पूरी लाइन बनाते हैं, और जैकिंग डिवाइस में संचालित बेलनाकार गियर बार और सहायक थ्रस्ट सिलेंडर प्रत्येक सपोर्टिंग प्लेटफॉर्म के साथ सीधे मेल खाते हैं इसके लंबवत सुनिश्चित करें इसके अलावा, कुछ सहायक उपकरण (बाद में उल्लेख किया जाएगा) उस पर स्थापित हैं, और ड्राइव इकाई भी समर्थन तालिका (3) पर स्थापित है;

पूरी लाइन बनाने के अलावा, कनेक्टिंग प्लेट भी मुख्य रूप से गाइडिंग रोलिंग डिवाइस और ट्रैवल स्विच को सपोर्ट करने की भूमिका निभाती है: गाइडिंग रोलिंग डिवाइस को पूरी कनेक्टिंग प्लेट पर वितरित किया जाता है, जो मुख्य रूप से चलती स्केटबोर्ड के लिए एक मार्गदर्शक भूमिका निभाता है;कनेक्टिंग रॉड मुख्य रूप से कनेक्टिंग प्लेट की कठोरता को मजबूत करने की भूमिका निभाती है:।

क्षैतिज चलती डिवाइस

इस भाग के कार्य सिद्धांत का उल्लेख ऊपर किया गया है, सीधे शब्दों में कहें तो ड्राइव यूनिट में रैक और पिनियन डिवाइस वर्कपीस को क्षैतिज रूप से स्थानांतरित करने के लिए चलती स्लाइड को ड्राइव करता है।यह उल्लेखनीय है कि मोबाइल स्केटबोर्ड पर स्थापित पोजिशनिंग ब्लॉक मुख्य रूप से वर्कपीस को पोजिशन करने की भूमिका निभाता है, और विभिन्न मॉडलों की साइड वॉल के लिए पोजिशनिंग ब्लॉक का रूप भी अलग होता है।यदि आप अन्य मॉडलों की साइड वॉल को वेल्ड करना चाहते हैं, तो आपको केवल पोजिशनिंग ब्लॉक को बदलने की जरूरत है।अन्य भागों को बहुत अधिक संशोधित करने की आवश्यकता नहीं है।पारंपरिक ट्रांसमिशन डिवाइस की तुलना में, लचीलेपन की दिशा में इस पद्धति को और विकसित किया गया है।
