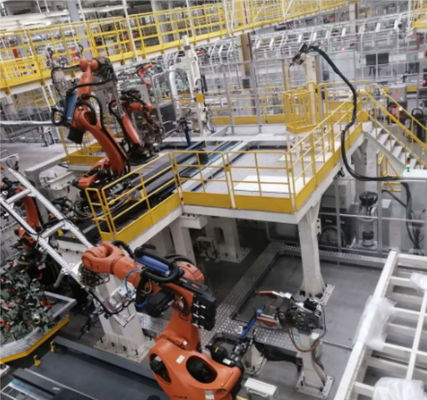

बेकी झेनजियांग N60 साइड लाइन प्रोजेक्ट/BIW इंजीनियरिंग

बेकी झेनजियांग N60 साइड लाइन प्रोजेक्ट

1. परियोजना का नाम:

बेकी झेनजियांग N60 साइड लाइन प्रोजेक्ट

2. परियोजना का समय:

मई 2019

3. परियोजना स्थान

बेकी झेनजियांग प्लांट

4. परियोजना परिचय:

मॉडल: BE21 प्लेटफॉर्म (वर्तमान N60/N61 मॉडल, 2 मॉडल आरक्षित) 4 मॉडल

क्षमता: 30 जेपीएच

मारो: 108 एस

रोबोट: कुका ब्रांड, मात्रा 25

मॉडल स्विचिंग फॉर्म: साइड टेट्राहेड्रल टर्नटेबल, सात-अक्ष स्लाइड टेबल, क्रॉस स्लाइड टेबल स्विचिंग लाइब्रेरी सिस्टम, दृश्य मार्गदर्शन प्रणाली, एजीवी सामग्री आपूर्ति प्रणाली, ईएमएस सिस्टम, रोबोट स्वचालित गोंद कोटिंग प्रणाली

4. कोर तकनीक:

1. साइड के चारों ओर टेट्राहेड्रोन टर्नटेबल और सात-अक्ष स्लाइडिंग टेबल तकनीक

2. क्रॉस-स्लाइडिंग टेबल स्विचिंग लाइब्रेरी सिस्टम, दृश्य मार्गदर्शन प्रणाली, एजीवी सामग्री आपूर्ति प्रणाली को पकड़ना

3. एक ईएमएस सिस्टम, रोबोट स्वचालित ग्लूइंग सिस्टम

ऑटोमोबाइल वेल्डिंग उत्पादन लाइन के संचरण उपकरण की संरचना और कार्य सिद्धांत पर विश्लेषण

ऑटोमोबाइल साइड पैनल असेंबली के ट्रांसमिशन डिवाइस को एक उदाहरण के रूप में लेते हुए, इसकी संरचना और कार्य सिद्धांत का नीचे विस्तार से विश्लेषण किया जाएगा।

एक निश्चित वाहन प्रकार के साइड पैनल असेंबली लाइन का ट्रांसमिशन डिवाइस एक चार-स्टेशन घूमकर रॉड डिवाइस को गोद लेता है, जो क्षैतिज और ऊर्ध्वाधर गति का एहसास कर सकता है।प्रत्येक उप-विधानसभा की संरचना और कार्य विश्लेषण इस प्रकार है:

प्रत्येक स्टेशन का आधार बोर्ड संरचना

संपूर्ण ऑटोमोबाइल वेल्डिंग लाइन के सहायक उपकरण बनाने के लिए प्रत्येक स्टेशन की बेस प्लेट कनेक्टिंग प्लेट्स के माध्यम से एक साथ जुड़ी हुई हैं, जो पूरे ट्रांसमिशन डिवाइस और वेल्डिंग स्थिरता दोनों का समर्थन करती हैं।इसके अलावा, यह सुनिश्चित करने के लिए कि स्थिरता और शरीर के अंगों का डेटा सुसंगत है, डिजाइन डेटम के अनुसार बेस बोर्ड पर डेटम स्केल लाइन खींचें।आकृति में लेवलिंग डिवाइस मुख्य रूप से संपूर्ण ट्रांसमिशन डिवाइस को समतल करने में भूमिका निभाता है।

उपरोक्त संचरण उपकरण की मुख्य संरचना है, और इसके अतिरिक्त कुछ सहायक उपकरण हैं:

बफर लॉकिंग डिवाइस

वेल्डिंग लाइन ट्रांसमिशन डिवाइस में कुल 4 बफर लॉकिंग डिवाइस लगाए गए हैं, जो क्रमशः जैकिंग फ्रेम के दोनों सिरों पर वितरित किए जाते हैं, मुख्य रूप से "चलती स्लाइड" के क्षैतिज आंदोलन को बफर और लॉक करने के लिए।विशिष्ट प्रक्रिया है: जब "चलती स्लाइड" ट्रांसमिशन डिवाइस के अंत में जाने वाली होती है, तो यह आंदोलन की गति को धीमा करने के लिए बफर से संपर्क करती है: जब "चलती स्लाइड" ट्रांसमिशन डिवाइस के अंत में जाती है, यात्रा स्विच सिलेंडर को क्लैंप करने और हिलने पर ठीक करने का आदेश देता है, स्लाइड प्लेट पर सीमा ब्लॉक इस प्रकार लॉकिंग भूमिका निभाता है।डिवाइस ऑटोमोबाइल वेल्डिंग लाइन के ट्रांसमिशन डिवाइस की धीमी शुरुआत और धीमी गति से चलने वाली गति आवश्यकताओं को महसूस करता है, और ट्रांसमिशन डिवाइस के सुरक्षित और विश्वसनीय संचालन को सुनिश्चित करता है।

7. सुरक्षा उपकरण

यह डिवाइस पूरे ट्रांसमिशन डिवाइस पर 3 स्थापित है, और इसका मुख्य कार्य श्रमिकों द्वारा रखरखाव की सुविधा के लिए पूरे "लिफ्टिंग फ्रेम" को जैक करना है।
