प्रीट्रीटमेंट/ऑटोमोटिव पेंट शॉप

1. प्रक्रिया परिचय

पेंटिंग की गुणवत्ता सुनिश्चित करने के लिए, पेंटिंग से पहले वर्कपीस तैयार करना, गंदगी, तेल, ग्रीस, जंग आदि को हटाना आवश्यक है।

2. प्रक्रिया चरण (सामान्य स्थिति में)

3. डिजाइन विवरण

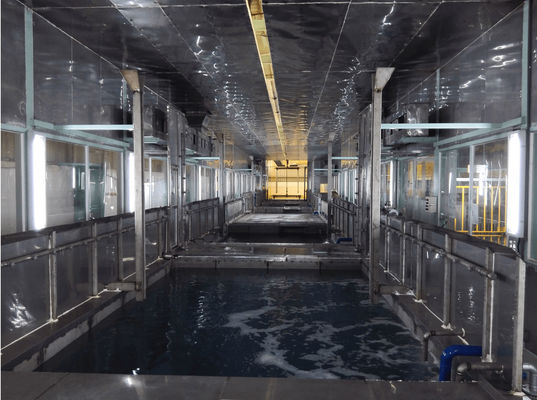

3-1 उपचार सुरंग

सुरंग प्रोफाइल स्टील संरचना से बना है जो ओवरहेड कन्वेयर सिस्टम का समर्थन करता है और जो सामान्य स्टील शीट्स के साथ कवर किया जाता है।

• ड्रेन डेक को टैंकों के बीच वेल्ड किया जाता है।डेक अगले टैंकों की ओर झुके हुए हैं।

सुरंग के आंतरिक भाग में अनुरक्षण संचालन के लिए उपयुक्त पैदल पथ लगाए गए हैं।

3-2 डुबकीमैंफुहार

टैंक एसयूएस स्टील प्लेट से निर्दिष्ट के रूप में निर्मित होते हैं और प्रोफाइल स्टील के साथ प्रबलित होते हैं।

डिप टैंक पूरी तरह से कार बॉडी को डुबाने के साथ प्रदान किए जाते हैं और जहां गर्म करने की आवश्यकता होती है, हीटिंग सर्किट के साथ जोड़ा जाता है।

टैंक प्रारंभिक भरने और जल निकासी के लिए पानी के कनेक्शन से लैस हैं।

जल निकासी के लिए टैंकों में एक झुका हुआ तल प्रदान किया जाता है।

.

गर्म टैंक 50 मिमी इन्सुलेशन के साथ प्रदान किए जाते हैं।

3-3 स्प्रे प्रणाली

सभी क्षेत्रों के लिए क्षैतिज केन्द्रापसारक पंपों का उपयोग किया जाएगा।

इनलेट पर एक बॉल वाल्व और पंप के आउटलेट पर एक तितली वाल्व लगाया जाता है।

निर्वहन पक्ष पर प्रत्येक पंप पर एक डायाफ्राम दबाव गेज प्रदान किया जाता है।बड़े दबाव में उतार-चढ़ाव वाले आउटलेट में, नम दबाव गेज स्थापित किया जाएगा।

स्प्रे तब काम करेगा जब जरूरत पड़ने पर घोल की सतह से कार बॉडी उठ रही होगी।

स्प्रे सिस्टम के स्प्रे नोजल में 2 प्रकार होते हैं, स्प्रे नोजल और मिस्ट स्प्रे नोजल, यह प्रक्रिया की आवश्यकता के अनुसार स्थापित किया जाता है।

हीटिंग सेक्शन के लिए रीसर्क्युलेशन पाइप्स को 50mm मोटाई वाले रॉकवूल से इंसुलेट किया जाएगा।

3-4 अपशिष्ट जल उपचार

प्रत्येक संचलन पंप के आउटलेट में, एक अपशिष्ट निर्वहन वाल्व होता है, जो पेंट की दुकान के विशेष अपशिष्ट निर्वहन पाइप से जुड़ता है, अपशिष्ट तरल आगे के उपचार के लिए अपशिष्ट जल उपचार स्टेशन को निर्वहन करेगा।

अपशिष्ट जल उपचार के नाली के गड्ढे अपशिष्ट जल संग्रह गड्ढे से जुड़े होते हैं।

3-6 समाधान स्तर नियंत्रण

स्वचालित स्तर के नियंत्रण सभी टैंकों पर स्थापित होते हैं, जब तक कि अन्यथा निर्दिष्ट न हो।

4. फ़ायदा

1. डिजाइन औद्योगिक और अंतरराष्ट्रीय मानक को पूरा

2. प्रक्रिया प्रवाह उचित है, जो कम क्षेत्र का उपयोग करते हुए समय की आवश्यकता को पूरा कर सकता है।

3. आर्थिक निवेश

4. जीवनकाल और प्रदर्शन में उच्च स्थिरता

5. उच्च स्वचालन

6. पर्यावरण के अनुकूल और ऊर्जा की बचत

7. बेहतर फिल्म गुणवत्ता
